1. การวิเคราะห์ชิ้นส่วนพลาสติก

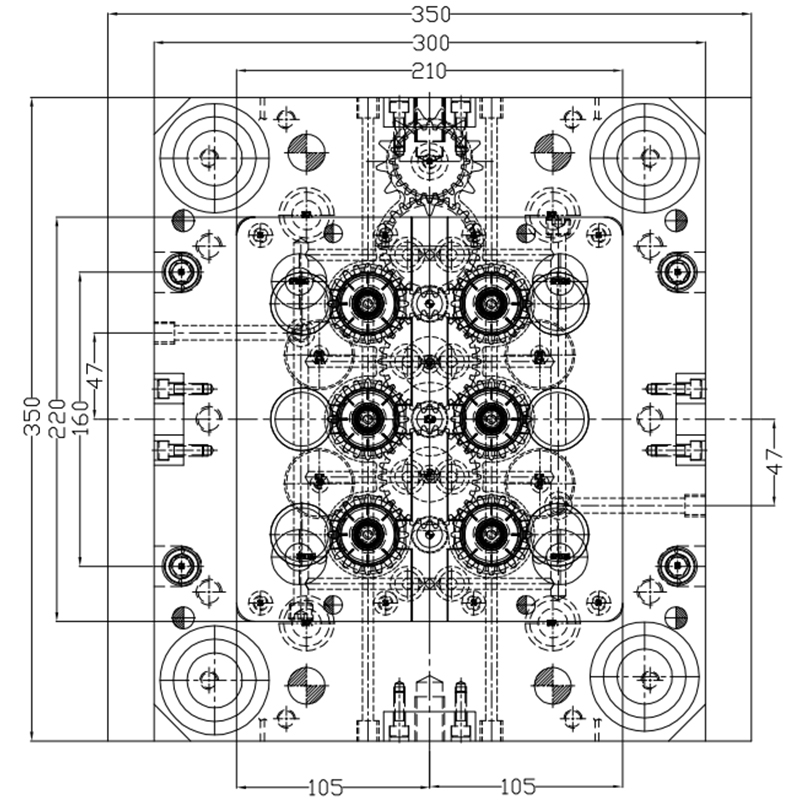

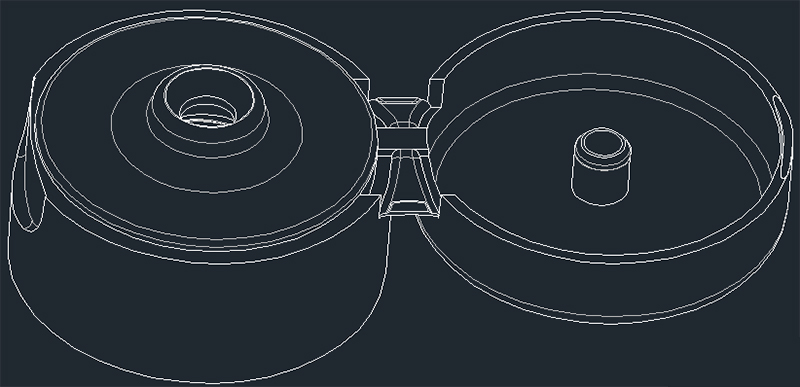

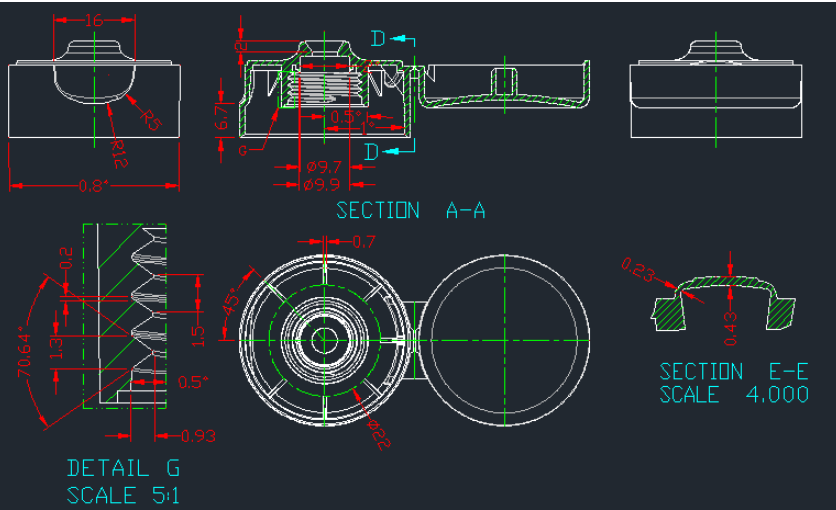

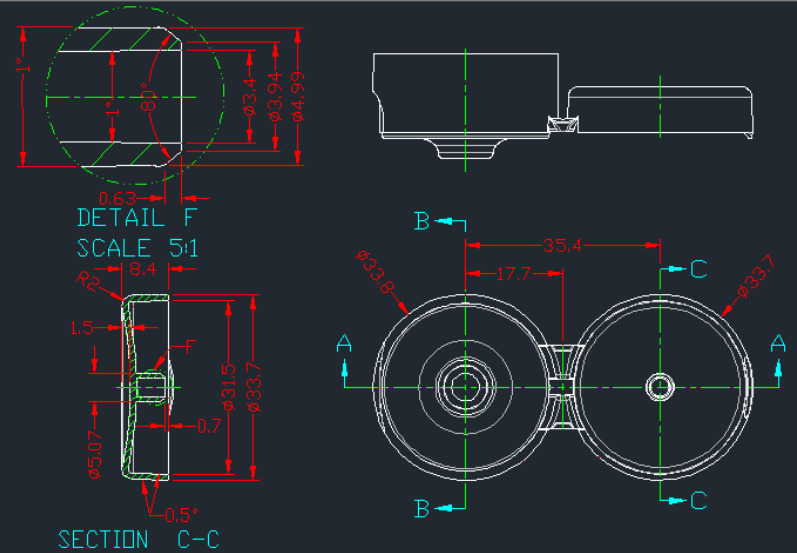

หอยลายกุทัณฑ์ดังแสดงใน รูป. วัสดุคือ PP ซึ่งก็คือ 15 % ในอัตราการหดตัว . พีพี เป็นพลาสติกที่มีลักษณะเป็นผลึกและวัสดุมีความยืดหยุ่นดีและมีอัตราการขยายตัวสูง มีความลื่นไหลดีดูดซับความชื้นต่ำและทนต่อการพับได้ดี แต่ช่วงการหดตัวของแม่พิมพ์มีขนาดใหญ่อัตราการหดตัวมีมากและมีแนวโน้มที่จะหดตัวบุบเสียรูปทรงและแข็งแรง ทิศทาง ขึ้นอยู่กับ เหล่านี้ ปัจจัยพารามิเตอร์การปั้น ควร ถูกควบคุมอย่างเข้มงวด ระหว่าง การฉีด.

ชิ้นส่วนของผลิตภัณฑ์แบ่งออกเป็น ฝาครอบด้านบนและด้านล่างและการเชื่อมต่อของฝาปิดด้านบนและด้านล่างเป็นการเชื่อมต่อบานพับพลาสติกทั่วไปซึ่งคล้ายกับรูปผีเสื้อจึงเรียกว่าโบว์ พนัง นี้ ชนิดของพนังสามารถเปิดและปิดได้หลายครั้งและต้องขึ้นรูป ครั้งเดียว. ใช้กันอย่างแพร่หลายในแชมพูและเจลอาบน้ำและอื่น ๆ ผงซักฟอก. เพื่อปรับปรุงความสวยงามของผลิตภัณฑ์และป้องกันของเหลว จาก การรั่วไหลปากของฝาครอบด้านล่างมีซี่โครงรูปวงแหวนและรูเล็ก ๆ ของฝาปิดด้านบนและด้านล่างนั้นตรงกัน จับคู่กัน ลักษณะที่ปรากฏจะต้องเรียบและไม่อนุญาตให้มีรอยต่อพื้นผิวที่แยกส่วนชัดเจน เมื่อ ฝาด้านบนถูกเปิดและปิดจำเป็นต้องมีความยืดหยุ่นโดยให้ความรู้สึกและความแน่นที่เหมาะสมและเข้าที่โดยอัตโนมัติ ความยืดหยุ่นของชิ้นส่วนพลาสติกแต่ละชิ้นมีความสมดุลและมีลักษณะเป็น ดี.

2. แผนการออกแบบแม่พิมพ์
(1) พลาสติก ชิ้นส่วนคือ ปริมาณมาก สินค้า. ถึง หลีกเลี่ยงการป้อนเครื่องหมายบนพื้นผิวของชิ้นส่วนพลาสติกและตรวจสอบให้แน่ใจว่ามีการป้อนสม่ำเสมอแม่พิมพ์ใช้การป้อนประตูแฝงและเลือกตำแหน่งประตูที่ส่วนฝาล่างของฝาปิดด้านบนและด้านล่าง หัวเข็มขัด จุดกาวไม่ชัดเจนหลังจากที่ผลิตภัณฑ์ปิด.

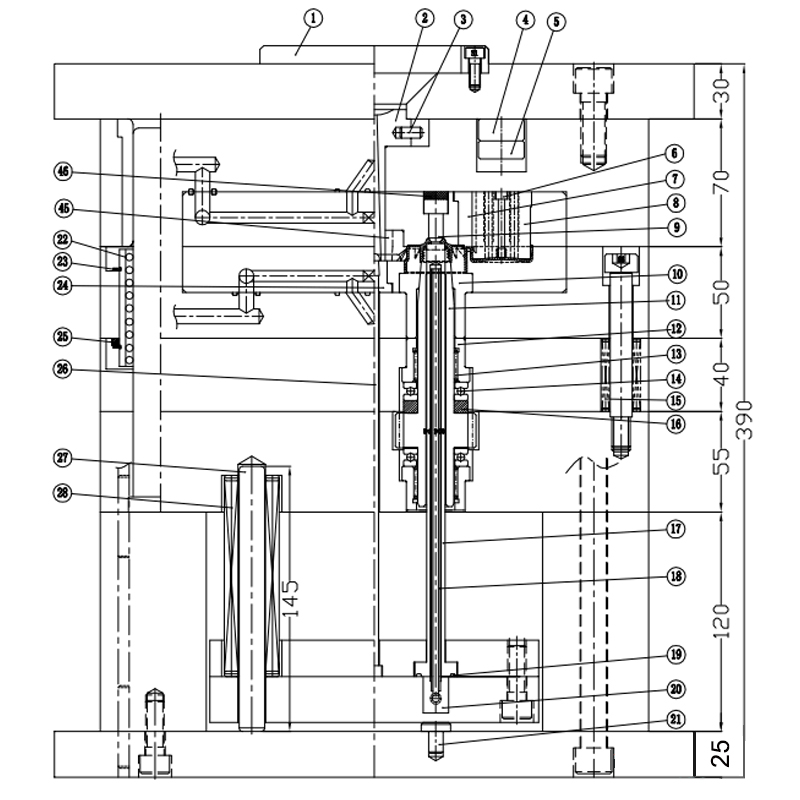

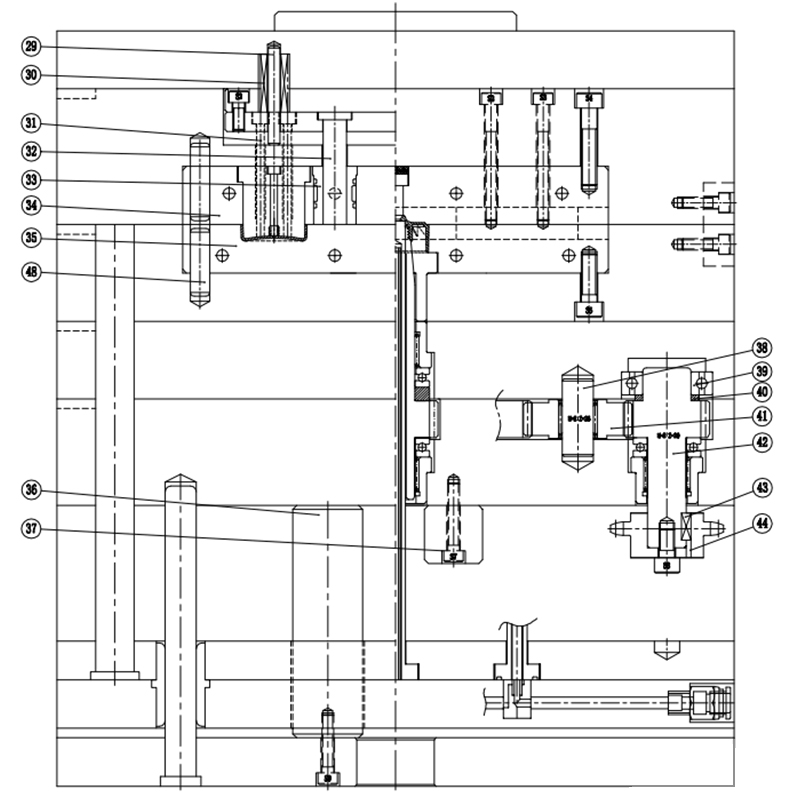

(2) ถึง หลีกเลี่ยงรอยต่อบนพื้นผิวของชิ้นส่วนพลาสติกส่วนรูปร่างของฝาครอบด้านบนและด้านล่างของชิ้นส่วนพลาสติกทั้งหมดได้รับการออกแบบในแม่พิมพ์ที่เคลื่อนย้ายได้ การเลือกพื้นผิวที่แยกส่วนจะแสดงในแม่พิมพ์ แผนภาพ ตั้งแต่ พื้นผิวด้านในของฝาด้านบนอยู่ในแม่พิมพ์คงที่ผลิตภัณฑ์จะติดกับแม่พิมพ์ เมื่อ แม่พิมพ์ถูกเปิดออกดังนั้นโครงสร้างการดีดจึงได้รับการออกแบบในแม่พิมพ์คงที่ ทั้งสามช่องแบ่งชุดของแผ่นอีเจ็คเตอร์และแต่ละช่องได้รับการแก้ไขด้วยหมุดอีเจ็คเตอร์สี่ตัว 31. การดีดของแผ่นดีดแม่พิมพ์คงขึ้นอยู่กับแรงยืดหยุ่นของสปริงสีเหลือง 30 และการคืนตัวของแผ่นเป่าแม่พิมพ์คงที่จะอาศัยขากลับ 32 เพื่อดันแผ่น ถอยหลัง

(3) ตั้งแต่ แม่พิมพ์ที่เคลื่อนย้ายได้ของฝาปิดด้านล่างของชิ้นส่วนพลาสติกมีเกลียวมอเตอร์ไฮดรอลิกได้รับการออกแบบมาเพื่อ ยังไม่ได้รับเกลียว เธรดและเธรดจะถูกยกเลิกการโหลดผ่านเฟืองขนาด ไดรฟ์
(4) การจัดอันดับแม่พิมพ์คือ 1 * 6 ซึ่งสามารถตอบสนองความต้องการของมวล การผลิต.
(5) ถึง ตรวจสอบความถูกต้องของการจับยึดแม่พิมพ์แบบไดนามิกและแบบคงที่ตัวล็อคด้านการกำหนดตำแหน่งที่แม่นยำสี่ด้านได้รับการออกแบบที่ด้านทั้งสี่ของแม่พิมพ์ให้ว่างเปล่า

(6) แผ่นดันได้รับการออกแบบให้มีปลอกนำลูกบอลและคอลัมน์แนะนำใช้ ปราศจากน้ำมัน คอลัมน์คู่มือเชิงเส้นแบบร่องเพื่อความแม่นยำ คำแนะนำ.
(7) แกนแม่พิมพ์ที่เคลื่อนย้ายได้และคงที่ได้รับการออกแบบมาเพื่อการขนส่งทางน้ำที่เพียงพอและมีท่อน้ำหล่อเย็นในเม็ดมีดด้านในที่เคลื่อนย้ายได้เพื่อให้แน่ใจว่าการระบายความร้อน ผลกระทบ
(8) แม่พิมพ์ใช้เฟืองมาตรฐานพร้อมโมดูล 2 ตัวและตลับลูกปืนยังใช้ชิ้นส่วนมาตรฐานเพื่อความง่าย การบำรุงรักษา

3. การวิเคราะห์การกระทำของแม่พิมพ์
เมื่อ แม่พิมพ์ถูกเปิดออกพื้นผิวที่แยกส่วนจะเปิดขึ้นผลิตภัณฑ์ตามแม่พิมพ์ที่เคลื่อนย้ายได้มอเตอร์ไฮดรอลิกไซโคลิดเปิดใช้งานและแกนหมุนจะหมุนเพื่อขับผลิตภัณฑ์ออกจากแม่พิมพ์ผ่านการส่งผ่านเกียร์และแผ่นดันจะดีดออกที่ เดียวกัน เวลา. วัสดุหัวฉีดจะถูกขับออกมาทางปลอกมือเพื่อทำการฉีดให้เสร็จสมบูรณ์ รอบ.

4. สรุป

การปฏิบัติหลังการผลิตได้พิสูจน์แล้วว่าการออกแบบแม่พิมพ์มีความสมเหตุสมผลและตรงตามข้อกำหนดของมวล การผลิตอย่างครบถ้วน สามารถใช้เป็นข้อมูลอ้างอิง เมื่อ การออกแบบที่คล้ายกัน แม่พิมพ์.
